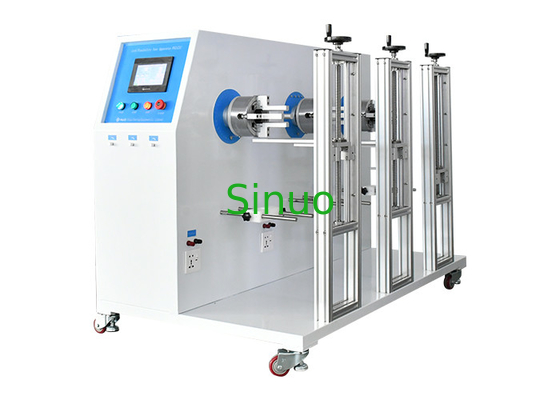

IEC60335 เครื่องทดสอบความยืดหยุ่นของสายไฟสามสถานี

IEC60335 เครื่องทดสอบความยืดหยุ่นของสายไฟสามสถานี

มาตรฐานและข้อ:

เครื่องทดสอบความยืดหยุ่นของสายไฟได้รับการออกแบบและผลิตขึ้นเป็นพิเศษตามมาตรฐาน IEC60335 และตามความต้องการเฉพาะของลูกค้า ฯลฯ

หลักการและโครงสร้างอุปกรณ์:

ตัวอย่างทดสอบ: สายไฟของเครื่องใช้ในครัวเรือนขนาดเล็ก (เช่น หม้อกาแฟ เตารีดไฟฟ้า เครื่องปิ้งขนมปัง โคมไฟ และอื่นๆ) และสายไฟแบบยืดหยุ่นของปลั๊กแบบเดินสายไม่ได้และเต้ารับแบบพกพาที่ไม่สามารถเดินสายไฟซ้ำได้ เป็นต้น

คุณลักษณะ: อุปกรณ์ทดสอบใช้ระบบควบคุมไฟฟ้า PLC หน้าจอสัมผัสสีขนาด 7 นิ้วระบบปฏิบัติการอัจฉริยะเซอร์โวมอเตอร์ที่ควบคุมมุมทดสอบ ฟิกซ์เจอร์ที่ปรับแต่งได้ มาตรวัดศูนย์กลางของการหมุน มุมงอที่ปรับได้ แคลมป์ที่แข็งแรงด้านขวาเพื่อแก้ไขตัวอย่างและทนต่อแรงบิดของมอเตอร์ พร้อมแหล่งพลังงาน DC 0 ~ 30V และ 0 ~ 20A ที่ปรับได้เวลาทดสอบ (สูงสุด 999999 ครั้ง) ความเร็วในการทดสอบและมุมทดสอบสามารถตั้งค่าล่วงหน้าได้มีฟังก์ชันตรวจจับกระแสไฟฟ้า มีขั้วต่ออยู่ที่แผ่นด้านล่างของอุปกรณ์ ซึ่งสามารถเชื่อมต่อกับอุปกรณ์จ่ายไฟภายนอก (จัดเตรียมโดยผู้ใช้หากจำเป็น) เพื่อเปิดใช้ตัวอย่างระหว่างการทดสอบ

พารามิเตอร์ทางเทคนิค:

เรียนพิเศษ

เนื่องจากข้อผิดพลาดทางกลที่หลีกเลี่ยงไม่ได้ ฟิกซ์เจอร์การหมุนจะกลับสู่จุดเริ่มต้นโดยอัตโนมัติหลังจากการทดสอบแต่ละครั้งเสร็จสิ้น จะมีข้อผิดพลาดเล็กน้อยถ้าตัวชี้ของฟิกซ์เจอร์หมุนต้องชี้อย่างแม่นยำไปที่ตำแหน่ง 0 องศาของแป้นหมุน ตำแหน่งเริ่มต้นสามารถกำหนดได้ใหม่

ในระหว่างการทดสอบ ความเร็วในการงอสามารถเปลี่ยนแปลงได้แบบเรียลไทม์บนหน้าจอสัมผัส และต้องพิจารณาว่าตรงตามมาตรฐานการทดสอบเมื่อทำการเปลี่ยนแปลงหรือไม่

ระหว่างการทดสอบ มุมงอบนหน้าจอสัมผัสไม่สามารถเปลี่ยนแปลงได้แบบเรียลไทม์หากคุณต้องการเปลี่ยนมุมงอในแบบเรียลไทม์ คุณต้องกดปุ่ม [หยุดชั่วคราว]ในขณะนี้ การนับจะหยุดชั่วคราว จากนั้นกดปุ่ม [Homing] เพื่อกลับฟิกซ์เจอร์การหมุนกลับไปยังตำแหน่งเริ่มต้นหลังจากรีเซ็ตค่ามุมแล้ว ให้กดปุ่ม [เริ่ม] ฟิกซ์เจอร์การหมุนจะเริ่มต้นการหมุนใหม่ด้วยค่ามุมงอที่เปลี่ยนแปลง และจำนวนจะยังคงสะสมอยู่ที่ค่าการนับหยุดชั่วคราวเดิม

การซ่อมบำรุง

1. ก่อนการทดสอบแต่ละครั้ง ให้ตรวจสอบว่าส่วนประกอบของอุปกรณ์แต่ละตัวหลวมหรือไม่

2. ก่อนการทดสอบแต่ละครั้ง ให้ตรวจสอบว่าปลั๊กไฟของแต่ละโหลดเสียหายหรือไม่

3. ก่อนการทดสอบแต่ละครั้ง ให้รันฟิกซ์เจอร์การหมุนด้วยความเร็วแมนนวลเพื่อดูว่าการหมุนเป็นปกติหรือไม่

การแก้ไขปัญหา

1.เปิดสวิตช์ POWER และไฟแสดงสถานะไม่ติดสว่าง: ตรวจสอบแรงดันไฟของแหล่งจ่ายไฟ ตรวจสอบว่าฟิวส์ขาดหรือไม่ และเปลี่ยนใหม่

ตรวจสอบว่าไฟแสดงสถานะเสียหายและเปลี่ยนใหม่

2. หน้าจอสัมผัสไม่สว่างขึ้น: ตรวจสอบว่าแหล่งจ่ายไฟ DC24V ภายในเป็นปกติหรือไม่ ตรวจสอบว่าแหล่งจ่ายไฟ DC เป็น DC24V หรือไม่ และเปลี่ยนใหม่หากแหล่งจ่ายไฟเป็นปกติ หน้าจอสัมผัสเสียหาย ซ่อมแซมหรือเปลี่ยนใหม่

3. การกดปุ่มบนหน้าจอสัมผัสไม่ถูกต้อง และตัวเลขไม่แสดง: ตรวจสอบว่าสายข้อมูลที่เชื่อมต่อระหว่างหน้าจอสัมผัสกับ PLC หลวมหรือไม่

4. แหล่งจ่ายไฟโหลดไม่มีแรงดันเอาต์พุต: ตรวจสอบซ็อกเก็ตและตรวจสอบการประกัน

5. ฟิกซ์เจอร์การหมุนไม่ขยับเมื่อกดปุ่มสตาร์ท: ไม่ว่าจะกดปุ่มหยุดฉุกเฉินหรือไม่หุ่นยนต์ไม่อยู่ในตำแหน่งเดิม

6. มอเตอร์หมุนแต่ฟิกซ์เจอร์หมุนไม่หมุน: ตรวจสอบว่าขั้วต่อเพลาเอาท์พุตของมอเตอร์หลวมหรือไม่ และตรวจสอบว่าสายพานเกียร์หลุดหรือหลวมเกินไป

7. เสียงรบกวนเกิดขึ้นระหว่างการหมุน : ตรวจสอบสภาพของตลับลูกปืนแต่ละตัวตั้งค่าความเร็ว [Flexing Time/min] สูงหรือต่ำเกินไป รีเซ็ตตามมาตรฐานการทดสอบ
