รายละเอียดสินค้า:
การชำระเงิน:
|
| มาตรฐานประยุกต์: | IEC 62196-1 | ประโยคประยุกต์: | 22,23,24 |
|---|---|---|---|
| อุปกรณ์ขับเคลื่อน: | เซอร์โวมอเตอร์ ลีดสกรู รางนำ | จังหวะการแทรก: | 0~200mm |
| สถานีทดสอบ: | อิสระ 1 สถานี | แรงแทรก: | สูงสุด 900N |
| แสงสูง: | ข้อ 22 ระบบการทดสอบการเพิ่มขึ้นของอุณหภูมิ,ระบบการทดสอบการเพิ่มขึ้นของอุณหภูมิปืน EVC,ระบบการทดสอบการเพิ่มขึ้นของอุณหภูมิในชีวิตของปลั๊ก |
||

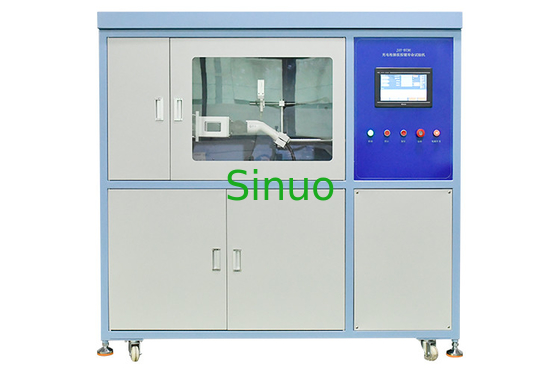

IEC62196 ข้อ 22 EVC ปืนเสียบระบบการทดสอบชีวิตและอุณหภูมิที่เพิ่มขึ้น
ข้อมูลผลิตภัณฑ์:
อุปกรณ์ทดสอบนี้เหมาะสำหรับรถยนต์ไฟฟ้าตาม IEC 62196-1:2020 ข้อ 22,23,24, IEC60309-1: 2012 ข้อ 20,21,22, IEC60998, IEC60669IEC61058, IEC60439, EIA-3 64-70 และมาตรฐานอื่นๆ.
เหมาะสำหรับอายุการใช้งานของปลั๊กไฟ การทดสอบอุณหภูมิที่เพิ่มขึ้น และการทดสอบความต้านทานการสัมผัสของฐานชาร์จปืนชาร์จแบบอิสระ
ปลั๊กและซ็อกเก็ตของแท่นชาร์จได้รับการทดสอบความสามารถในการแตกหักและอายุการใช้งานตามปกติ ซึ่งสามารถใช้สำหรับการทดสอบแรงแทรกและการดึงของปลั๊กและซ็อกเก็ตของกองชาร์จ เพื่อประเมินว่าปลั๊กและซ็อกเก็ตสามารถทนต่อความเสียหายทางกลและความเสียหายทางไฟฟ้าได้หรือไม่ การใช้งานปกติและเพื่อทดสอบปลั๊กและซ็อกเก็ตกองชาร์จความน่าเชื่อถือของกลไกการล็อคแบบอิเล็กทรอนิกส์และกลไกการล็อคแบบกลไกเป็นอุปกรณ์พิเศษสำหรับทดสอบอายุการใช้งานปลั๊กและเต้ารับของกองชาร์จรถยนต์ไฟฟ้าสามารถใช้สำหรับการทดสอบการโหลดเมื่อติดตั้งกับโหลด และติดตั้งระบบควบคุมที่เกี่ยวข้องอุปกรณ์นี้ใช้ระบบควบคุมอัจฉริยะ PLC ขั้นสูงและอินเทอร์เฟซการทำงานของคอมพิวเตอร์อุตสาหกรรมการแสดงผลมีความแม่นยำมากขึ้นสามารถตั้งค่าจำนวนการทดสอบ เวลาปัจจุบัน และจังหวะการทดสอบได้ความเร็วในการทดสอบคือ 50-800 มม./วินาที และจังหวะการทดสอบ เมื่อปลั๊กและซ็อกเก็ตติดขัดหรือถูกตัดการเชื่อมต่อเนื่องจากการประสานหน้าสัมผัสหรือความล้มเหลว สัญญาณเตือนข้อผิดพลาดจะถูกกระตุ้นและบันทึกจำนวนการทดลองที่สอดคล้องกันเมื่อมีสัญญาณเตือน เครื่องจะหยุดการทดสอบโดยอัตโนมัติอุปกรณ์ยังสามารถวัดคอนแทคเตอร์ 4 ทางได้พร้อมกันตัวกล่องประกอบด้วยแผ่นปิดผนึกสแตนเลสและโปรไฟล์อลูมิเนียมพร้อมรูปลักษณ์ที่สวยงามข้อดีของผลิตภัณฑ์ที่คล้ายคลึงกัน ประสิทธิภาพการทำงานที่มั่นคง และการใช้งานที่ง่าย คือตัวเลือกแรกของสถาบันการวัดและห้องปฏิบัติการหลัก
พารามิเตอร์ทางเทคนิค
| มาตรฐานประยุกต์ | IEC 62196-1 |
| ประโยคประยุกต์ | 22,23,24 |
| อุปกรณ์ขับเคลื่อน | เซอร์โวมอเตอร์ ลีดสกรู รางนำ |
| โครงสร้างอุปกรณ์ | อุปกรณ์ทดสอบวางในแนวนอนและเชื่อมด้วยสี่เหลี่ยมจัตุรัสขนาด 40 มม. x 40 มม. มาตรฐานแห่งชาติผ่านเฟรม และแผ่นปิดผนึกประกอบขึ้นจากการตัดเฉือน CNC ของแผ่นอิเล็กโทรไลต์ 1.2 มม. |
| คอนโทรลเลอร์ | ระบบใช้คอมพิวเตอร์อุตสาหกรรมขนาด 15 นิ้วและอุปกรณ์ควบคุมอัจฉริยะลอจิกคอนโทรลเลอร์ที่ตั้งโปรแกรมได้ (PLC) เพื่อทำงาน |
| ช่วงความสามารถ | สามารถตอบสนองทุก 2p + E, 3P + E, 3P + E + N และข้อกำหนดอื่น ๆ การทดสอบผลิตภัณฑ์ซ็อกเก็ต (ปลั๊ก) กระแสไฟ AC ≤ 250A หรือ DC ≤ 250A |
| ความเร็วในการดำเนินการ | ความเร็วของการเสียบและถอนปลั๊กหรือขั้วต่อถูกกำหนดโดยพลการ (0.1~0.80) m/s ซึ่งเป็นไปตามข้อกำหนด 0.8 ± 0.1) m/s ที่ระบุในมาตรฐานโดยสมบูรณ์ |
| อัตราการทดสอบ | อัตราที่เสียบและถอดปลั๊กหรือขั้วต่อออกจากเต้าเสียบหรือทางเข้าเครื่องคือ 7.5 จังหวะต่อนาที |
| ระบบขับเคลื่อน | บอลสกรูขับเคลื่อนด้วยเซอร์โวมอเตอร์และนำทางโดยสไลด์ปิดเสียง เพื่อให้แคลมป์สามารถหมุนกลับด้านซ้ายและขวา ซึ่งสามารถให้แรงแทรกสูงสุด 500N |
| จังหวะการแทรก | 0 ~ 200 มม. สามารถตั้งค่าได้โดยพลการ (นั่นคือจังหวะของเซอร์โวมอเตอร์เพื่อขับเคลื่อนการเคลื่อนที่ของแคลมป์ด้านซ้าย) ความละเอียด 0.1 มม. |
| ฐานติดตั้ง | รางสไลด์เชิงเส้นใช้ภายในและภายนอกด้านบนและด้านล่าง ซึ่งสามารถรับประกันความตรงของฟิกซ์เจอร์และความแข็งแรงของโครงสร้างไกด์ระหว่างการใช้งาน |
| สถานีทดสอบ | อิสระ 1 สถานี |
| จำนวนการทดลอง | สามารถตั้งค่าได้ 1 ~ 999999 ครั้งโดยพลการเมื่อการนับถึงค่าที่ตั้งไว้จะหยุดโดยอัตโนมัติ |
| เวลาใส่ปืนชาร์จ | 1~999.9s สามารถตั้งค่าได้ |
| แรงแทรก | สูงสุด 900N โมดูลแรงดันดิจิตอลความแม่นยำสูง หน้าจอโค้งคอมพิวเตอร์ |
| การตรวจจับสัญญาณเตือน | ตามหลักการของ "ผ่านในที่ที่ควรผ่าน หยุดที่ที่ควรหยุด" ระบบจะตัดสินว่าตัวอย่างเสียหายหรือไม่ตามความสัมพันธ์เชิงตรรกะของ "ตำแหน่งและปัจจุบัน"เมื่อตัวอย่างที่จะทดสอบเสียหาย อุปกรณ์สามารถส่งเสียงเตือนและภาพและปิดเครื่องโดยอัตโนมัติ |
| ป้องกันการรั่วไหล | ติดตั้งสวิตช์รั่วที่ช่องจ่ายไฟควบคุมของอุปกรณ์เมื่อมีการรั่วไหลให้ตัดไฟควบคุมเพื่อปิดไฟทั้งตู้ |
| การป้องกันกระแสเกิน | การตั้งค่าขีดจำกัดบนปัจจุบันเพื่อป้องกันกระแสเกินหรือไฟฟ้าลัดวงจรในวงจร |
| ป้องกันการโอเวอร์โหลด | มีเซอร์กิตเบรกเกอร์อยู่ภายในเครื่อง ซึ่งสามารถเดินทางโดยอัตโนมัติเมื่อโอเวอร์โหลด |
| การป้องกันเกณฑ์ | ประตูตู้แบบเคลื่อนย้ายได้ทั้งหมดมีสวิตช์ป้องกันความปลอดภัยเมื่อเปิดประตูตู้ แหล่งจ่ายไฟจะถูกตัดโดยอัตโนมัติเพื่อป้องกันผู้ปฏิบัติงานจากอันตรายจากไฟฟ้าช็อต |
| สวิตช์หยุดฉุกเฉิน | แผงควบคุมของตู้ไฟมีสวิตช์หยุดฉุกเฉิน ซึ่งสะดวกสำหรับผู้ปฏิบัติงานในการตัดกระแสไฟขาออกของตู้ไฟเมื่อผิดปกติหรือจำเป็น |
| ตะกั่วเข้าและออก | พอร์ตอินพุตและเอาต์พุตถูกหุ้มด้วยคอยล์ป้องกันเพื่อป้องกันไม่ให้สายเคเบิลเสียหาย |
| ขนาด | เกี่ยวกับ W2000mmxD1200mmxH1800mm |
| น้ำหนัก | ประมาณ 450Kg |
| กำลังทำงาน | AC220V±10%,50Hz,20A |
| พารามิเตอร์การทดสอบแต่ละตัวสามารถรับรู้ถึงฟังก์ชันการจัดเก็บ ซึ่งสามารถเรียกได้โดยตรงเมื่อใช้งานอีกครั้ง โดยไม่จำเป็นต้องรีเซ็ตอีกครั้ง การดำเนินการทำได้ง่าย ใช้งานสะดวก และประสิทธิภาพดีขึ้นอย่างมาก | |
| ปรับด้วยตนเอง;ระบบมีปุ่มเงื่อนไขแบบแมนนวลเพื่ออำนวยความสะดวกในการจับยึดชิ้นงานทดสอบ | |
| ที่นั่งปืนชาร์จใช้แคลมป์ปรับแกน X และแกน Y ซึ่งสามารถแก้ไขปืนชาร์จที่ต่ำกว่า 250A (ให้ที่นั่งยึดปืนชาร์จ 3 แบบที่แตกต่างกัน) | |
| สามารถวัดค่าแรงสูงสุดของการแทรกแต่ละครั้ง และค่าแรงแต่ละค่าสามารถรวบรวมเป็นเส้นโค้งเพื่อดูบนคอมพิวเตอร์ได้ | |
| ช่วงการหนีบของแคลมป์เสียบเป็นแบบสี่เหลี่ยม กลม และ φ60มม. ขึ้นไป | |
| ค่าแรงแต่ละค่าสามารถเก็บไว้เป็นตารางสำหรับการดูได้ | |
| อายุของปลั๊กอินและกล่องโหลดอยู่ในกล่องเดียวกัน และตัวจ่ายไฟอยู่ในอีกกล่องหนึ่ง | |
การทดสอบการเพิ่มขึ้นของอุณหภูมิ
| แรงดันไฟขาออก | DC6V |
| กระแสไฟทดสอบที่ปรับได้ของเอาต์พุต | DC10 ~ 2000.0A ปรับได้อย่างต่อเนื่อง |
| ทดสอบความเสถียรในปัจจุบัน | ± (ค่าที่ตั้งไว้ 2% + 5 คำ) |
| ความแม่นยำในการแสดงผลปัจจุบัน | ± (อ่าน 1% + 5 หลัก) |
| ความแม่นยำในการแสดงแรงดันอิมพีแดนซ์ | ± (อ่าน 1% + 5 หลัก) |
| ทดสอบความคงตัวของแรงดันไฟ | (ค่ากำหนด 2% + 5 คำ) |
| เวลาเปิดเครื่อง | 1~999.9 วินาที |
| เวลาไฟฟ้าดับ | 1~999.9 วินาที |
| เวลาเปิดปิด | 1 ~ 999999 ครั้งพร้อมฟังก์ชั่นหน่วยความจำปิดเครื่องปิดอัตโนมัติเมื่อถึงเวลา |
| การทดสอบการเพิ่มขึ้นของอุณหภูมิเทอร์โมคัปเปิล | เวลาในการสแกน 1S |
| ช่วงการวัดอุณหภูมิ | 0~200℃ ความแม่นยำ ±0.3% ของการอ่าน +1℃;ความละเอียด: 0.1℃ |
| การวัดอุณหภูมิ | 16 ช่องสัญญาณ (รวมจุดวัดอุณหภูมิโดยรอบ 1 จุด) |
| กำหนดค่าเทอร์โมคัปเปิล | American Q company T-type 30AWG ฟิลาเมนต์เทอร์โมคัปเปิล ยาว 2 เมตร รวม 16 |
| ความเร็วในการรับสินค้า | 1 วินาที/ครั้ง |
| พร้อมกับโมดูลการวัดอุณหภูมิที่พัฒนาโดยบริษัทของเราอย่างอิสระ จึงสามารถทดสอบด้วยไฟฟ้าได้โดยไม่ทำลายเครื่องมือ พร้อมความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง และสามารถอธิบายเส้นโค้งอุณหภูมิบนคอมพิวเตอร์ได้อย่างแม่นยำ | |
| แสดงอุณหภูมิและเส้นโค้งในคอมพิวเตอร์ | |
| ซอฟต์แวร์สามารถตั้งค่าช่องอุณหภูมิแวดล้อม และสามารถลบอุณหภูมิแวดล้อมโดยอัตโนมัติเมื่อรวบรวมข้อมูล | |
| อุปกรณ์สามารถเริ่มต้นและหยุดโดยการควบคุมด้วยคอมพิวเตอร์ และสามารถรวบรวมเส้นโค้งของกระแส แรงดัน อุณหภูมิ และเวลาได้พร้อมกัน ซึ่งสะดวกสำหรับผู้ใช้ในการวิเคราะห์และใช้งาน | |
|
โหลดใช้ตัวต้านทานแบบท่อกำลังสูง ซึ่งสามารถปรับได้เป็นขั้นๆ: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1 กระแสไฟขาออกซึ่งสามารถปรับด้วยตนเองหรือโดยอัตโนมัติ |
|
การทดสอบความต้านทานการติดต่อ
| ช่วงทดสอบความต้านทานสัมผัส | 0~200mΩ, ความละเอียด 0.01mΩ, ความแม่นยำ ±1%+3 หลัก |
| ทดสอบความต้านทาน 4 ทิศทางพร้อมกัน | |
| วัดความต้านทานหน้าสัมผัสทุกครั้งที่เสียบและถอดปลั๊ก คุณยังสามารถวัดความต้านทานของคอนแทคได้หลังจากเสียบและถอดปลั๊ก N ครั้งแล้ว | |
