IEC 60335-1 เกจวัดระยะห่างทางไฟฟ้า Creepage Distance Test Cards

IEC 60335-1 เกจวัดระยะห่างทางไฟฟ้า Creepage Distance Test Cards

มาตรฐานและข้อ:

มาตรา 27 ของ GB2099.1-2008 "ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน ส่วนที่ 1: ข้อกำหนดทั่วไป"
บทความ 23 ของ GB16915.1-2014 "สวิตช์สำหรับใช้ในครัวเรือนและการติดตั้งระบบไฟฟ้าคงที่ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป"
IEC60884-1: 2006 "ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อ 27
IEC60669-1:2007 "สวิตช์สำหรับใช้ในครัวเรือนและการติดตั้งไฟฟ้าคงที่ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป" ข้อ 23

ตัวอย่างและข้อจำกัด:

การ์ดทดสอบระยะทาง Creepage เกจวัดระยะห่างทางไฟฟ้านี้เหมาะสำหรับการวัดระยะห่างระหว่างส่วนนำไฟฟ้าสองส่วนหรือระหว่างส่วนที่เป็นสื่อกระแสไฟฟ้ากับพื้นผิวที่เข้าถึงได้ของเครื่องตามพื้นผิวของวัสดุฉนวน

เกจใช้เพื่อกำหนดเส้นทางที่สั้นที่สุดระหว่างส่วนนำไฟฟ้าสองส่วน หรือระหว่างส่วนนำไฟฟ้ากับพื้นผิวขอบของอุปกรณ์ วัดตามพื้นผิวของฉนวน โดยมีข้อกำหนดตามข้อกำหนด

พารามิเตอร์ทางเทคนิค:

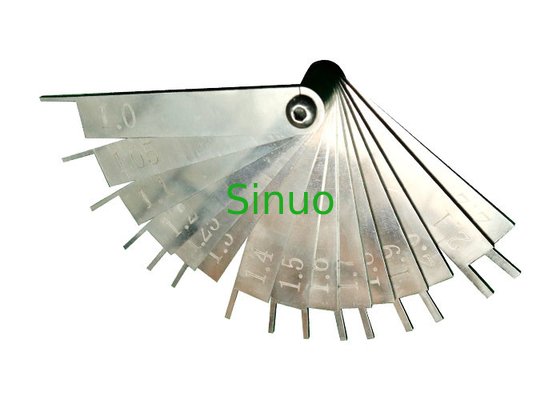

ชุดเกจวัดระยะคืบคลานถูกรวมเข้ากับเกจวัดระยะคืบคลาน 30 ชิ้น:

1.0 มม./1.05 มม./1.1 มม./1.2 มม./1.25 มม./1.3 มม./1.4 มม./1.5 มม./1.6 มม./1.7 มม./1.8 มม./1.9 มม./2.0 มม./2.1 มม. /2.2 มม. /2.4 มม.

/2.5mm/2.8mm/3.2mm/3.6mm/4.0mm/4.2mm/4.5mm/5.0mm/5.6mm/6.3mm/7.1mm/8.0mm/9.0mm/10.0mm

วัสดุ: สแตนเลส
