IEC 62196 Vehicle Drive Over Testing Apparatus For Charging Plug

IEC 62196 ยานพาหนะขับผ่านอุปกรณ์ทดสอบสำหรับปลั๊กชาร์จ

ข้อมูลผลิตภัณฑ์:
อุปกรณ์ทดสอบใช้เพื่อตรวจสอบว่าปลั๊กหรือขั้วต่อของยานพาหนะต้องมีความต้านทานเพียงพอต่อความเสียหายจากการถูกรถขับทับหรือไม่ เว้นแต่จะมีระบบจัดการสายเคเบิลที่ป้องกันไม่ให้อุปกรณ์เสริมถูกทิ้งไว้บนพื้น

หลักการทดสอบ:

อุปกรณ์เสริมที่ต่อด้วยสายเคเบิลขนาดต่ำสุดของประเภทที่แนะนำโดยผู้ผลิตจะต้องวางบนพื้นคอนกรีตในตำแหน่งที่เหลือตามปกติต้องใช้แรงกดทับที่ (5000±250) N หรือ (11000±550) N กับยางรถยนต์ทั่วไป P225/75R15 หรือยางเทียบเท่าที่เหมาะสมกับน้ำหนักบรรทุก ติดตั้งบนขอบล้อเหล็กและเติมลมด้วยแรงดัน ( 2.2±0.1) บาร์ให้หมุนล้อทับขั้วต่อหรือปลั๊กของรถด้วยความเร็ว (8±2) กม./ชม.อุปกรณ์เสริมจะต้องถูกวางในตำแหน่งพักตามธรรมชาติก่อนที่จะใช้แรงไปในทิศทางที่แตกต่างกันสำหรับแต่ละตัวอย่างอุปกรณ์เสริมที่ทดสอบต้องยึดหรือปิดกั้นในตำแหน่งคงที่เพื่อไม่ให้เคลื่อนที่อย่างมากระหว่างการใช้แรงที่ใช้ไม่ว่าในกรณีใด ๆ แรงที่จะนำไปใช้กับหมุดที่ยื่นออกมา

โครงสร้าง:

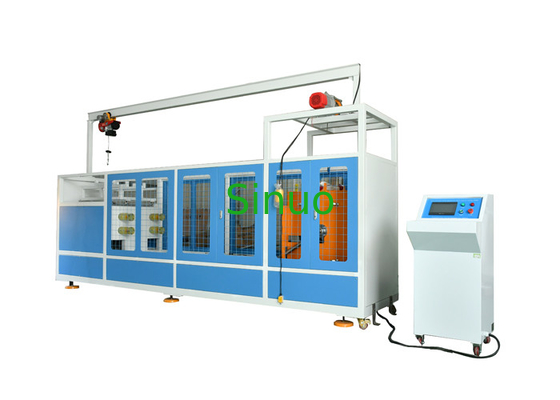

โครงอุปกรณ์ได้รับการเคลือบด้วยฝาครอบป้องกันเพื่อความปลอดภัยของกระบวนการทดสอบด้านล่างของแชสซีมีแผ่นรองรับแรงกระแทกและโครงสร้างรอกเพื่อให้ติดตั้งและถอดประกอบได้ง่ายการทดสอบการกลิ้งทำได้โดยรางรางสำหรับงานหนัก การเลื่อนชุดลูกกลิ้ง มอเตอร์เซอร์โวกำลังสูงร่วมกับตัวลดกังหันที่ขับแกนหมุนเพื่อให้ได้ความเร็วทดสอบอุปกรณ์เลื่อนสำหรับยึดตัวอย่างมีอุปกรณ์จับยึดกล่องฟังก์ชัน และตัวจับสามารถปรับได้ในระดับสากล (สามารถปรับขึ้นและลง ซ้ายและขวาตามขนาดและรูปร่างของชิ้นงานทดสอบ) ยูนิตหลักประกอบด้วยการควบคุม PLC , หน้าจอสัมผัส, ลูกล้อและสายเชื่อมต่อ, เคลื่อนย้ายและเชื่อมต่อได้ง่าย

พารามิเตอร์ทางเทคนิค:
