รายละเอียดสินค้า:
การชำระเงิน:
|
ใช้มาตรฐาน: | IEC 60335-1 | ทดสอบเนื้อหา: | อุณหภูมิที่เพิ่มขึ้น |
---|---|---|---|
ขนาด: | 300 ซม. * 300 ซม. * 300 ซม | วัสดุ: | ไม้อัดทาสีดำด้าน |
ความหนา: | 20mm | thermocouple: | OMEGA พิมพ์ K |
คะแนนการวัดรวม: | 64 คะแนน | จุดวัดแต่ละด้าน: | 16 คะแนน |
แสงสูง: | อุปกรณ์ทดสอบเครื่องใช้ไฟฟ้า 3M,อุปกรณ์ทดสอบเครื่องใช้ไฟฟ้า 20 มม |

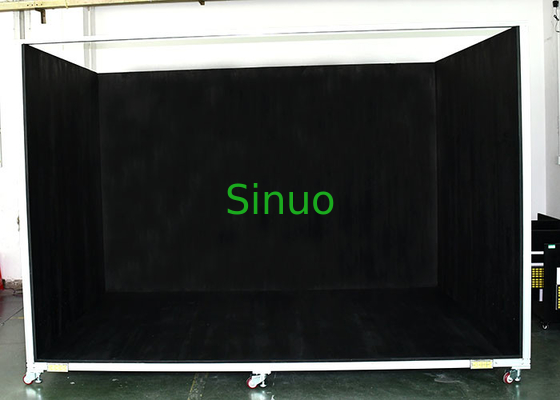

IEC60335-1 3M มุมทดสอบการวัดอุณหภูมิขนาดใหญ่
ภาพรวมอุปกรณ์:
มุมทดสอบนี้เป็นไปตามข้อกำหนดของ IEC 60335-1: 2016“ ในครัวเรือนและเครื่องใช้ไฟฟ้าที่คล้ายกัน - ความปลอดภัย - ส่วนที่ 1: ข้อกำหนดทั่วไป” ข้อ 11
มุมทดสอบส่วนใหญ่จะใช้เพื่อจัดเตรียมสภาพแวดล้อมที่เป็นไปตามข้อกำหนดมาตรฐานสำหรับการทดสอบการเพิ่มขึ้นของอุณหภูมิของผลิตภัณฑ์ไฟฟ้าและเครื่องใช้ไฟฟ้าต่างๆ
มุมทดสอบที่มีข้อกำหนดการกระจายที่แตกต่างกันจำนวนจุดวัดอุณหภูมิและขนาดภายนอกสามารถปรับแต่งตามตัวอย่างที่ทดสอบจริง
พารามิเตอร์ทางเทคนิค:
โครงสร้างอุปกรณ์ | โครงสร้างสี่แผงแผ่นฐาน 1 แผ่นด้านข้าง 3 แผ่น |
ขนาด |
WDH = 3000X2000X2000 มม มิติข้อมูลอื่น ๆ สามารถปรับแต่งได้ |
เทอร์โมคัปเปิล | เทอร์โมคัปเปิล OMEGA ดั้งเดิมของอเมริกาเส้นผ่านศูนย์กลาง <0.3 มม. PTFE เทฟลอน PFA ชั้นฉนวนกันความร้อนทนต่ออุณหภูมิ -200 ℃ถึง 260 ℃เส้นผ่านศูนย์กลางแกน: 2X0.255 มม. |
การจัดเทอร์โมคัปเปิล | ทั้งหมดนำไปสู่แผงขั้วต่อหรือสายไฟตามความต้องการของลูกค้า |
ทองแดงวัดอุณหภูมิ | เส้นผ่านศูนย์กลาง 15 มม. แผ่นทองเหลืองหนา 1 มม. ทาด้วยสีดำผิวด้านหน้าของแผ่นทองแดงกลมถูกขัดผิวด้วยไม้อัด |
จุดวัดอุณหภูมิ | 16 จุดต่อแต่ละพื้นผิวรวม 64 จุดวัดอุณหภูมิ |
การจัดจุดวัดอุณหภูมิ | การกระจายสี่เหลี่ยม 100 × 100 มม. สามารถปรับแต่งได้ 76 × 76 มม. หรือ 50 × 50 มม |
ไม้อัด | ความหนา 20 มม. เคลือบสีดำด้านหน้าและฟิล์มสีเทาด้านหลัง |
วัสดุกรอบ | ได้รับการแก้ไขโดยโครงอลูมิเนียมอุตสาหกรรมความหนาของอลูมิเนียมคือ 1.5 มม. การเสริมแรงรับน้ำหนักด้านล่างโปรไฟล์เบาะรองด้านล่างหรือเบาะรองนอน |
คุณสมบัติของอุปกรณ์ | สามารถเคลื่อนย้ายมุมทดสอบการวัดอุณหภูมิได้ด้านล่างติดตั้งล้อมุมที่ทนต่อการสึกหรอของเบรคก้นแบนขนาด 2 หรือ 3 นิ้วความสูงรวมประมาณ 100 มม. และน้ำหนักบรรทุก≥1000กก. |
ไม่จำเป็น | เครื่องมือวัดและบันทึกอุณหภูมิ |
หลักการทดสอบ:
เทอร์โมคัปเปิลที่ใช้ในการกำหนดอุณหภูมิที่เพิ่มขึ้นของพื้นผิวผนังเพดานและพื้นของมุมทดสอบติดอยู่ด้านหลังของแผ่นทองแดงหรือทองเหลืองดำขนาดเล็กเส้นผ่านศูนย์กลาง 15 มม. และหนา 1 มม.ด้านหน้าของดิสก์ถูกล้างด้วยพื้นผิวของบอร์ดเทอร์โมคัปเปิลเชื่อมต่อกับเครื่องมือวัดอุณหภูมิเพื่อตรวจสอบอุณหภูมิในแต่ละจุดแบบเรียลไทม์
บริการที่กำหนดเอง:
Sinuo สามารถปรับแต่งขนาดต่างๆด้วยการกระจายการวัดอุณหภูมิที่แตกต่างกันตามความต้องการเฉพาะของลูกค้าและมุมทดสอบของเราได้รับการทาสีอย่างดีมีการจัดเรียงขั้วต่อและคอปเปอร์วัดอย่างดีแกนทั้งหมดจะถูกนำไปที่แผงขั้วต่อซึ่งเป็นพันธสัญญาสำหรับลูกค้าในการเชื่อมต่อกับเครื่องมือวัดและบันทึกอุณหภูมิ
