รายละเอียดสินค้า:
การชำระเงิน:
|
ความยาวท่อลูกตุ้ม: | 1000mm | เส้นผ่าศูนย์กลางท่อลูกตุ้ม: | 9 มม. 15.9 มม |
---|---|---|---|
จุดกระแทก: | ปรับได้ | ทนแรงกระแทกได้สูง: | ปรับได้ 200 มม. ~ 1200 มม |
องค์ประกอบที่โดดเด่น: | 2J 5J 10J 20J | มาตรฐานประยุกต์: | IEC61439-1, IEC62262 ข้อ 6, IEC60068-2-75 |
แสงสูง: | เครื่องทดสอบแรงกระแทกลูกตุ้ม 20J,เครื่องทดสอบแรงกระแทกลูกตุ้ม 10J |

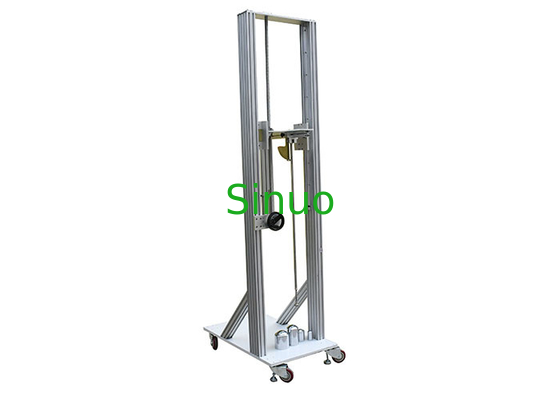

IEC61439-1 เครื่องทดสอบแรงกระแทกลูกตุ้มพลังงานสูง
แนะนำอุปกรณ์:
เครื่องทดสอบแรงกระแทกของลูกตุ้มพลังงานสูงได้รับการออกแบบและผลิตตามข้อกำหนดของ IEC61439-1: 2009, IEC62262: 2002 ข้อ 6, IEC60068-2-75 เป็นต้นใช้เพื่อทดสอบระดับความแรงของการชนกันทางกลเมื่ออุปกรณ์ไฟฟ้า เปลือกหอยชนวัตถุภายนอก
กรอบของอุปกรณ์นี้สร้างด้วยท่ออลูมิเนียมโครงสร้างมีขนาดกะทัดรัดและทนทานขายึดสามารถปรับขึ้นและลงและปรับมุมกระแทกได้ 0-90 °ทำให้ใช้งานเครื่องทดสอบทั้งหมดได้ง่าย
พารามิเตอร์ทางเทคนิค:
หมายเลขรุ่น: | SN2122B (พลังงานสูง) |
พลังงาน / J | ค่าเริ่มต้น 2J, 5J, 10J, 20J (50J เป็นทางเลือก) |
มวลที่เท่ากัน กิโลกรัม |
500 ก. 1.7 กก. 5 กก. 5 กก. (เลือกได้ 10 กก.) |
ความยาวท่อลูกตุ้ม | ความยาว1,000㎜ |
เส้นผ่านศูนย์กลางของท่อลูกตุ้ม |
หนึ่งคือ 9 มม. (ใช้ได้กับองค์ประกอบโดดเด่น 2J); อีกตัวคือ 15.9 มม. (ใช้ได้กับองค์ประกอบที่โดดเด่น 5J, 10J, 20J, 50J) |
จุดกระทบ | ปรับขึ้นและลงจังหวะ: 200-1200 มม. ความสูงสามารถปรับแต่งได้ |
ความสูงของการตก | 0-500 มม., จอแสดงผลขนาด |
แก้ไขและปล่อยองค์ประกอบที่โดดเด่น | แก้ไขโดยสลักเชิงกลซึ่งปล่อยออกมาโดยอุปกรณ์สปริง |
ขายึด | ขายึดหลอดไฟสามารถเลือกได้ |
ตารางที่ 1 ลักษณะขององค์ประกอบที่โดดเด่น
พลังงาน / J |
≤1 ± 10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
มวลเทียบเท่า± 2% กก | 0.25 (0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
วัสดุ | ไนลอน | เหล็ก | ||||
R / มม | 10 | 25 | 25 | 50 | 50 | 50 |
D / มม | 18.5 (20) | 35 | 60 | 80 | 100 | 125 |
f / มม | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
R / มม | - | - | 6 | - | 10 | 17 |
ลิตร / มม | ปรับตามมวลที่เท่ากันโปรดดูภาคผนวก A |
ตารางที่ 2 ความสูงของการตก
พลังงาน / J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
น้ำหนักเทียบเท่า / กก | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
ความสูงของการตก± 1% มม | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
หมายเหตุ 1 ดูหมายเหตุ 3.2.2;หมายเหตุ 2 หน่วยพลังงานของส่วนนี้ของจูล (J) ได้มาจากการเร่งด้วยแรงโน้มถ่วงมาตรฐาน (g) ค่าทั้งหมดของ g รอบ: 10m / s2 |
ตารางที่ 3 ความสัมพันธ์ของรหัส IK และพลังงานที่สอดคล้องกัน
รหัส IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
พลังงาน / J | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | |
หมายเหตุ 1. หากต้องการพลังงานกระแทกสูงกว่าค่าที่แนะนำคือ 50J หมายเหตุ 2: มาตรฐานอื่น ๆ บางมาตรฐานใช้ตัวเลขเดียวเพื่อระบุพลังงานกระแทกที่ระบุเพื่อหลีกเลี่ยงการปนกันหมายเลขคุณลักษณะจะแสดงด้วยตัวเลขสองหลัก |
|||||||||||
ไม่มีการป้องกันตามมาตรฐานนี้ |
