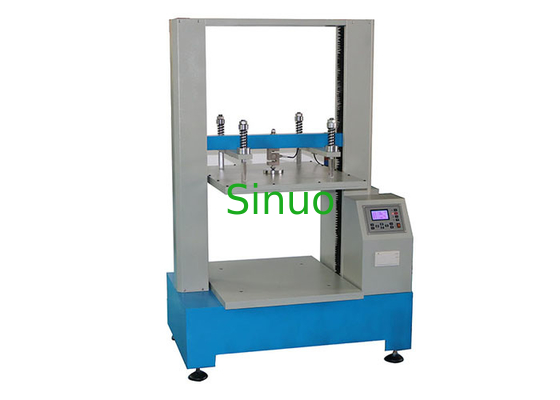

ข้อ 21.101 อุปกรณ์ทดสอบความต้านทานการบด 1.5kN IEC 60335-2-2

IEC 60335-2-2 เครื่องดูดฝุ่นท่อนำกระแสไฟฟ้าอุปกรณ์ทดสอบความต้านทานการบด

มาตรฐานและข้อกำหนด:

อุปกรณ์ทดสอบความต้านทานต่อการบดของท่อนำกระแสไฟฟ้านี้เป็นไปตามข้อกำหนดของ IEC 60312-2-2 ข้อ 21.101

ใช้เพื่อประเมินว่าเครื่องดูดฝุ่นในปัจจุบันของเครื่องดูดฝุ่นหรือเครื่องดูดน้ำดูดน้ำควรทนต่อการบดได้

การเตรียมการทดสอบ (ดึงมาจาก IEC 60035-2-2: 2019 ข้อ 21.101):

ท่อวางอยู่ระหว่างแผ่นเหล็กสองแผ่นที่ขนานกันแต่ละแผ่นมีความยาว 100 มม. กว้าง 50 มม. และขอบของด้านที่ยาวกว่าโค้งมนโดยมีรัศมี 1 มม.แกนของท่ออยู่ในตำแหน่งที่ทำมุมฉากกับด้านที่ยาวขึ้นของเพลทจานวางอยู่ห่างจากปลายด้านหนึ่งของท่อประมาณ 350 มม.

แผ่นเหล็กจะถูกกดเข้าด้วยกันในอัตรา 50 มม. / นาที± 5 มม. / มิมจนกว่าแรงที่กระทำจะเท่ากับ 1.5kNแรงคือพวกมันใหม่เช่าและการทดสอบความแข็งแรงทางไฟฟ้าจะดำเนินการระหว่างตัวนำที่เชื่อมต่อเข้าด้วยกันกับน้ำเกลือ

พารามิเตอร์ทางเทคนิค:
