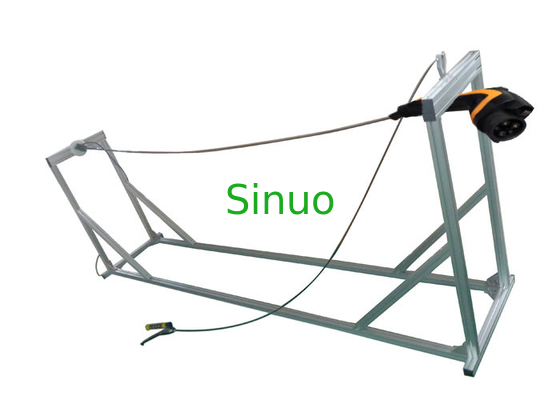

IEC 62196-1 ปลั๊กที่ให้รางวัลและอุปกรณ์ทดสอบการตกของขั้วต่อยานพาหนะ

IEC 62196-1 ปลั๊กที่ให้รางวัลและอุปกรณ์ทดสอบการตกของขั้วต่อยานพาหนะ

ข้อมูลผลิตภัณฑ์:

อุปกรณ์ทดสอบนี้ต้องการโดย IEC 62196-1Ed.4CDV 2020 ข้อ 26.3, รูปที่ 19

มันถูกใช้เพื่อทดสอบความแข็งแรงเชิงกลของปลั๊กที่ต้องการและขั้วต่อยานพาหนะซึ่งมีสายเคเบิลที่ยืดหยุ่น

หลักการทดสอบ: ปลายสายฟรีและเชือกเพิ่มเติมหรือวิธีการที่ยืดหยุ่นอื่น ๆ ฯลฯ ติดอยู่กับสายเคเบิลที่มีความยืดหยุ่นทั้งสองมีความยาวรวม 2,25 เมตรยึดกับผนังที่ความสูง 1 เมตรด้านบน พื้น.

ตัวอย่างถูกเก็บไว้เพื่อให้สายเคเบิลเป็นแนวนอนและจากนั้นอนุญาตให้ตกลงบนพื้นคอนกรีตทำได้แปดครั้งสายเคเบิลหมุนผ่าน 45 °ตามการยึดในแต่ละครั้ง

พารามิเตอร์ทางเทคนิค:

1. ความสูงของการลดลง: 1,000 มม

2. ลดลงครั้ง: 8

3. หมุนมุม: 45 °มันสามารถหมุนได้ในทุกด้าน

4. ขนาด: L * W * H 2300 * 500 * 860 มม

ขั้นตอนการทดสอบ (ตัดตอนมาจาก IEC 62196-1Ed.4CDV 2020 ข้อ 26.3):

ปลั๊กที่ไม่พึงประสงค์และตัวเชื่อมต่อยานพาหนะได้รับการทดสอบด้วยสายเคเบิลขนาดเล็ก (ประมาณ 200 มม.) ที่ยืดหยุ่นตามที่จัดส่ง
ปลายสายเคเบิลที่ว่างและเชือกเพิ่มเติมหรือวิธีการยืดหยุ่นอื่น ๆ ที่แนบมากับสายเคเบิลยืดหยุ่นทั้งสองมีความยาวรวม 2,25 เมตรยึดกับผนังที่ความสูง 1 เมตรเหนือพื้น ดังแสดงในรูปที่ 19
ตัวอย่างถูกเก็บไว้เพื่อให้สายเคเบิลเป็นแนวนอนและจากนั้นอนุญาตให้ตกลงบนพื้นคอนกรีตทำได้แปดครั้งสายเคเบิลหมุนผ่าน 45 °ตามการยึดในแต่ละครั้ง
