รายละเอียดสินค้า:
การชำระเงิน:
|
| วิธีการควบคุม: | PLC+PC | ช่องทดสอบ: | 16 ช่อง |
|---|---|---|---|
| กระแสไฟขาออก: | 0~800A | ช่วงการวัดอุณหภูมิ: | 0~200℃ |
| รูปคลื่นเอาท์พุท: | เอซี ไซน์เวฟ | ความผิดเพี้ยนของรูปคลื่น: | น้อยกว่า 3% |
| แสงสูง: | ระบบทดสอบอุณหภูมิเพิ่มขึ้น 800A,อุปกรณ์ทดสอบยานพาหนะ IEC 62196-1Ed,อุปกรณ์ทดสอบยานพาหนะ 16 ช่อง |
||

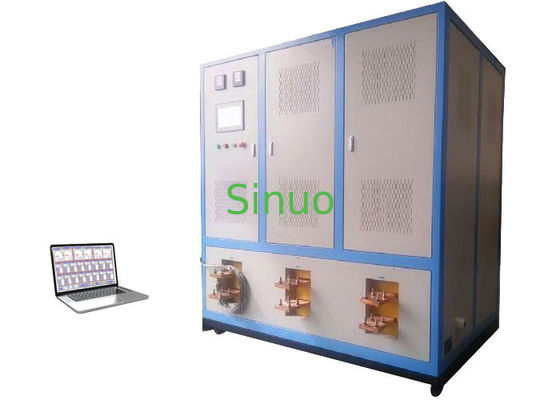

IEC 62196-1: 2020 800A ปลั๊กเสียบปลั๊กไฟฟ้าสำหรับรถยนต์ไฟฟ้าระบบทดสอบการเพิ่มขึ้นของอุณหภูมิ
800A 16 ช่องตัวเชื่อมต่อรถยนต์ไฟฟ้าระบบทดสอบการเพิ่มขึ้นของอุณหภูมิ IEC 62196-1
ข้อมูลผลิตภัณฑ์:
อุปกรณ์ทดสอบที่ใช้เพื่อตรวจสอบอุปกรณ์เสริมต้องสร้างขึ้นเพื่อให้อุณหภูมิที่เพิ่มขึ้นในการใช้งานตามปกติไม่มากเกินไป
ใช้สำหรับตรวจสอบอุณหภูมิที่เพิ่มขึ้นของปลั๊ก เต้ารับ และคอนเนคเตอร์ของรถยนต์หลังจากผ่านพิกัดกระแสไฟ สภาพความร้อนบนพื้นผิวของอุปกรณ์ไฟฟ้าเมื่อกระแสโหลดเชื่อมต่ออยู่ และอุณหภูมิที่เพิ่มขึ้นของเทอร์มินัลตรงตามเงื่อนไขหรือไม่ ความต้องการของมาตรฐาน
ให้แรงดันไฟต่ำแก่ตัวอย่าง จากนั้นเก็บอุณหภูมิที่เพิ่มขึ้นภายในช่วงระยะเวลาหนึ่ง ซึ่งเปรียบเทียบกับข้อกำหนดมาตรฐาน
ระบบการทดสอบการเพิ่มอุณหภูมินี้ต้องการโดย IEC 62196-1Ed.4CDV 2020 ข้อ 24.1 ตารางที่ 10
พารามิเตอร์ทางเทคนิค:
1. กำลังไฟฟ้าเข้า: แหล่งจ่ายไฟวงจรหลัก: AC 380 (1±10%) V แหล่งจ่ายไฟสามเฟสห้าสาย
2. ความถี่ไฟฟ้า: AC 50-60 (1±10%) Hz.
3. ระดับปัจจุบัน: 0.5 ระดับ
4. กระแสไฟขาออกภายในช่วงกระแสคงที่: 0 ~ 800A สามารถปรับได้อย่างต่อเนื่องตามต้องการค่าการตั้งค่าปัจจุบัน (ประเภท stepless) สามารถตั้งค่าแบบดิจิทัล เพื่อให้อุปกรณ์จ่ายไฟกระแสสลับคงที่ AC สามารถปรับกระแสไฟขาออกได้อย่างต่อเนื่องและราบรื่นเพื่อตอบสนองความต้องการของโครงการทดสอบต่างๆ
5. ช่วงความเสถียรปัจจุบัน: +0~3％ (สามารถเลือกขีดจำกัดบนและล่างได้)
6. ความแม่นยำในปัจจุบันคงที่: ≤±1.0% อ่าน
7. รูปคลื่นเอาท์พุท: คลื่นไซน์ AC, ความผิดเพี้ยนของรูปคลื่นน้อยกว่า 3%
* วงจรเอาต์พุตปัจจุบัน: 0 ~ 800A;1 หน่วย มี 2 วงจร
* จำนวนช่องวัดอุณหภูมิ: 16 ช่อง;
* ช่วงการตรวจจับที่เสถียร: 0 ~ 200 ℃ (ช่วงการทดสอบอุณหภูมิที่ต้องการตามมาตรฐาน)
การกำหนดค่าอุปกรณ์หลัก:
| ไม่.: | ชื่อ | ข้อมูลจำเพาะ |
| 1 | แหล่งจ่ายไฟ AC | แหล่งจ่ายไฟฟ้ากระแสสลับคงที่เฟสเดียว 400A, 2 เอาต์พุต 2 ชุด |
| 2 | แท่งทองแดงมาตรฐาน |
30*5*2000มม. จำนวน 12 ชิ้น
|
| 3 | ขั้วต่ออ่อน |
ท่อทองแดง (ความหนาของผนัง 2 มม.) และเกลียวทองแดงกระป๋อง (φ0.2 มม.) ถูกกดเย็น เคลือบกระป๋องที่ปลายทั้งสอง ความทนทานฟรีพื้นที่หน้าตัด 250 ตร.ม. ยาว 1000 ม.ม. จำนวน 6 ชุด เส้นสำหรับการทดสอบการเพิ่มขึ้นของอุณหภูมิ: 1,1.5,2,.5,4,6 สี่เหลี่ยมจัตุรัส แต่ละข้อกำหนดมีความยาว 2 เมตร อย่างละ 2 ชิ้น10,16,25,50,70 สี่เหลี่ยม ยาวแต่ละสเปค 2 เมตร ปริมาณอย่างละ 2 ชิ้น95,120,240 ตารางแต่ละข้อกำหนดความยาว 1 เมตร จำนวน 2 ชิ้น; |
| 4 | ระบบเก็บอุณหภูมิ |
ระบบเก็บอุณหภูมิ 16 ช่องพร้อมแชสซีที่ถอดออกได้ 1 ชุด รวมถึงเทอร์โมคัปเปิลรูปตัว T นำเข้า 16 ตัวที่มีความยาว 3 ม.
|
| 5 | แล็ปท็อป |
หนึ่งชุดรวมถึงซอฟต์แวร์ตรวจสอบพีซี 1 ระบบ wifi
|
1. ด้วยหน้าจอ LCD แบบสัมผัสสีจริง การตั้งค่าปัจจุบันและการตรวจสอบสามารถทำได้บนหน้าจอสัมผัส พร้อมอินเทอร์เฟซภาษาอังกฤษเต็มรูปแบบ การตั้งค่าทำได้ง่ายและใช้งานสะดวก
2. ด้วยอินเทอร์เฟซการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ที่เป็นมิตร มีฟังก์ชันการเตือนและการวินิจฉัยมากมายหน่วยควบคุมหลักจะเลือกตัวควบคุมแบบตั้งโปรแกรมได้ (PLC) ซึ่งสามารถปรับกระแสโหลดหลายกระแสพร้อมกันได้โดยอัตโนมัติเพื่อให้เกิดการตรวจสอบที่ครอบคลุมและการควบคุมแบบวงปิด และระดับของระบบอัตโนมัติอยู่ในระดับสูง
3. ซอฟต์แวร์ควบคุมโปรแกรมอัจฉริยะ ความน่าเชื่อถือสูง ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง พร้อมการควบคุมลอจิกดิจิทัล การควบคุมการเคลื่อนไหว การควบคุมกระบวนการแบบวงปิด การประมวลผลข้อมูล เครือข่ายการสื่อสารและฟังก์ชันอื่นๆ การรวบรวมข้อมูลปัจจุบันที่สมบูรณ์ การแสดงและการควบคุมจัดเตรียมอินเทอร์เฟซการสื่อสารแบบไร้สาย (WIFI) และสามารถรับรู้ฟังก์ชันการสื่อสารแบบไร้สายด้วยการตรวจสอบพีซีพื้นหลัง ตระหนักถึงการตั้งค่าแบบรวมศูนย์และการควบคุมอัตโนมัติของกระแสทดสอบของแต่ละลูป และการทำให้เป็นมนุษย์แข็งแกร่งขึ้น
4. ใช้เซ็นเซอร์แรงดันและกระแสอัจฉริยะที่รองรับเทคโนโลยี fieldbus เพื่อให้การรับส่งข้อมูลเป็นดิจิทัลอย่างสมบูรณ์ ปรับปรุงความถูกต้องของข้อมูลและความน่าเชื่อถือของผลิตภัณฑ์
5. ด้วยการชดเชยจุดศูนย์และฟังก์ชั่นการปรับเทียบด้วยตนเองในปัจจุบัน สามารถสร้างค่าสัมประสิทธิ์การแก้ไขหลายส่วนภายในช่วงที่ปรับได้ของอุปกรณ์เพื่อให้มั่นใจถึงความเสถียรของอุปกรณ์จ่ายไฟกระแสสลับกระแสสลับคงที่
6. ฟังก์ชั่นการป้องกัน: มีลำดับเฟสย้อนกลับ, ฟังก์ชั่นป้องกันกระแสเกิน, ทำให้ไม่มีโหลดการป้องกันอุปกรณ์ควบคุมแรงดันไฟฟ้ากระแสสลับควรใช้การป้องกันแบบคู่ของการควบคุมการป้องกันอัตโนมัติของคอมพิวเตอร์และสวิตช์จำกัดการเคลื่อนที่แบบไมโครกลไกเพื่อให้แน่ใจว่าการทำงานปกติของอุปกรณ์จ่ายไฟกระแสสลับแบบกระแสสลับคงที่และรับรองความปลอดภัยและความน่าเชื่อถือของผลิตภัณฑ์
7. ความเสถียรของกระแสทดสอบไม่ได้รับผลกระทบจากสภาพแวดล้อมการทดสอบภายนอก และกระแสไฟขาออกจะถูกเก็บไว้ภายในช่วงความแม่นยำที่ตั้งไว้ตลอดการทดสอบ
8. การใช้อากาศเย็นอัจฉริยะ การทำงานเป็นเวลานานที่พิกัดกระแส อุณหภูมิที่เพิ่มขึ้นของอุปกรณ์วงจรหลักไม่เกินมาตรฐานตามลำดับ
9. อุปกรณ์ระดับปัจจุบันแต่ละเครื่องสามารถใช้เป็นแหล่งพลังงานเพียงอย่างเดียวหรือหลายกระแสสามารถใช้คู่ขนานกันและกระแสรวมควรเป็นไปตามข้อกำหนดในการทดสอบการเพิ่มขึ้นของอุณหภูมิ
ส่วนต่อประสานซอฟต์แวร์สำหรับการอ้างอิง
