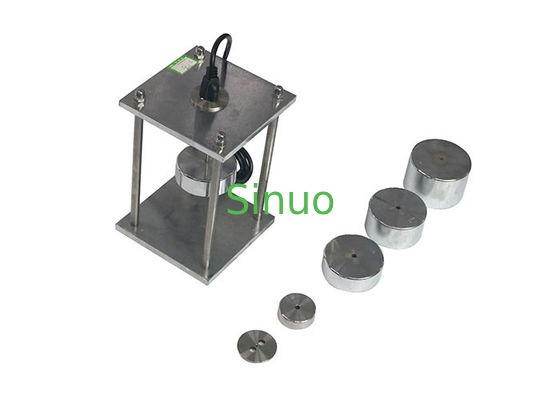

เครื่องมือทดสอบการตรวจสอบความถูกต้องของตัวปลั๊กเสียบตัวเครื่องรูปที่ 30 IEC60884 ข้อ 24.10

IEC 60884-1 รูปที่ 30 เครื่องมือในการตรวจสอบการตรึงพินในร่างกายของปลั๊ก

ข้อมูลผลิตภัณฑ์:

อุปกรณ์ทดสอบการตรวจสอบการตรึงพินแบบปลั๊กตรงตามข้อกำหนดของ IEC 60884-1 2013 ข้อ 24.10 และรูปที่ 30

พารามิเตอร์ทางเทคนิค:

ขั้นตอนการทดสอบ:

2. ปลั๊กอยู่ในตำแหน่งบนแผ่นเหล็กในลักษณะที่จุดศูนย์กลางของวงกลมล้อมรอบหมุดตรงกับกึ่งกลางของรูจากนั้นเสียบปลั๊กทดสอบลงในซ็อกเก็ตตามทิศทางของแกนตามยาวของขาหลังจากนั้นปลั๊กจะถูกวางไว้ในตู้ทำความร้อนที่มีอุณหภูมิ (70 ± 2) ° C หลังจากนั้น 1 ชั่วโมงจะมีแรงดึงภายในตู้ให้ความร้อน

3. เลือกอุปกรณ์จับยึดตามรูปร่างของปลั๊กและทำให้มันเชื่อมต่ออย่างแน่นหนากับปลั๊ก (ให้แน่ใจว่ามันจะไม่หลวมเมื่อออกแรงดึง)

4. เลือกน้ำหนักแรงดึงตามแรงดึงสูงสุดตามที่กำหนดไว้ในตารางที่ 16 (สามารถทำได้โดยการซ้อนทับ) น้ำหนักจะถูกยึดไว้ในวงแหวนของแคลมป์จับด้วยความระมัดระวังและไม่สร้างแรงระเบิด

5. แรงถูกนำไปใช้ในแต่ละขาปลั๊กเป็นเวลา 1 นาทีหลังจากการทดสอบปลั๊กได้รับอนุญาตให้เย็นลงถึงอุณหภูมิโดยรอบและจะต้องตรวจสอบว่าการกำจัดของปลั๊กขาใด ๆ ในร่างกายปลั๊กไม่ควรเกิน 1 มม.
