MOQ: | 1 |
ราคา: | Tailored |
บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
ระยะเวลาการจัดส่ง: | 3 เดือน |
วิธีการชำระเงิน: | T/T |
ความสามารถในการจัดหา: | 1 ชุดต่อเดือน |

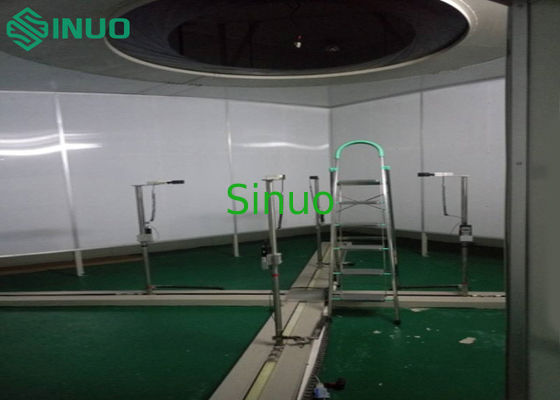

IEC 60879-2019 พัดลมเพดานห้องทดสอบด้านสิ่งแวดล้อมห้องปฏิบัติการทดสอบประสิทธิภาพพลังงาน
ข้อมูลทั่วไป:
ห้องปฏิบัติการทดสอบนี้สามารถทดสอบสมรรถนะของพัดลมตามวิธีที่ระบุใน IEC 60879-2019 และ GB / T 13380-2007ระบบทดสอบสามารถวัดค่าพารามิเตอร์ประสิทธิภาพได้อย่างแม่นยำเช่นความเร็วลมปริมาณลมความเร็วพัดลมปริมาณการใช้พลังงานพัดลมค่าประสิทธิภาพพลังงานพัดลมของพัดลมเพดานและพัดลมเพดานตกแต่งและสามารถตระหนักถึงการสุ่มตัวอย่างและการวิเคราะห์ผลิตภัณฑ์พัดลมคุณภาพของผลิตภัณฑ์ การตรวจสอบและข้อกำหนดการวิจัยและพัฒนา
มันเป็นห้องแยกความแตกต่างเอนทาลปีเดียวที่ครอบคลุมห้องปฏิบัติการมีชุดอุปกรณ์วัดปริมาณอากาศห้องทดสอบใช้แผ่นโพลียูรีเทนแข็งหนา 100 มม. และแผ่นเหล็กหนาสี 0.6 มม. ทั้งสองด้านเพื่อเป็นฉนวนกันความร้อนซึ่งมีผลเป็นฉนวนความร้อนที่ดี
ห้องทดสอบนี้มีระบบปรับอากาศภายนอกซึ่งใช้สำหรับปรับสภาพอากาศภายในห้องทดสอบอากาศภายในอาคารถูกทำให้เย็นความชื้นและความร้อนเพื่อทำให้อุณหภูมิและความชื้นในห้องทดสอบตรงตามข้อกำหนดของเงื่อนไขการทดสอบ
ห้องปฏิบัติการนี้จำเป็นต้องติดตั้งห้องปฏิบัติการสำหรับจัดเก็บคอมพิวเตอร์สำนักงานตู้จ่ายไฟตู้ควบคุมและอุปกรณ์จ่ายไฟความถี่ที่เปลี่ยนแปลงได้บ้านหลังนี้สามารถสร้างโดยบอร์ดซึ่งสร้างโดยผู้ซื้อ (โดยทั่วไปติดกับห้องปฏิบัติการ)
ระบบทดสอบนี้ส่วนใหญ่ควบคุมด้วยคอมพิวเตอร์ผู้ปฏิบัติงานอยู่นอกห้องทดสอบและบุคลากรจะไม่ส่งผลกระทบต่อสนามลมการทดสอบอุปกรณ์จะเสร็จสิ้นโดยอัตโนมัติและข้อมูลการทดสอบจะถูกบันทึกบันทึกและรายงานการไหลของอากาศและคะแนนประสิทธิภาพการใช้พลังงานจะถูกสร้างขึ้นโดยอัตโนมัติระบบนี้มีข้อดีของการทำซ้ำที่ดีมีประสิทธิภาพสูงการจัดเก็บข้อมูลที่สะดวกและอื่น ๆ
มาตรฐาน:
สามารถออกแบบตามมาตรฐานต่อไปนี้:
IEC 60879-2019 "พัดลมและตัวปรับความสบายสำหรับบ้านและวัตถุประสงค์ที่คล้ายกัน - วิธีการวัดประสิทธิภาพ"
GB / T 12021.9-2008 "ค่าต่ำสุดที่อนุญาตของประสิทธิภาพการใช้พลังงานและเกรดประสิทธิภาพการใช้พลังงานสำหรับพัดลมไฟฟ้า AC"
GB / T 13380-2007“ พัดลมไฟฟ้าและอุปกรณ์ปรับไฟ AC”
ประเภทของ UUT:
* พัดลมเพดาน: 900 ~ 1800 มม
เนื้อหาทดสอบ:
* ความเร็วลม
* ปริมาณลม
* ความเร็วในการหมุน
* อัตราส่วนความเร็ว
* กำลังไฟฟ้าเข้า
* ค่าประสิทธิภาพการใช้พลังงาน
ตัวชี้วัดเครื่องมือวัดทางห้องปฏิบัติการ:
No .: | ชื่อ | เนื้อหา | พิสัย | ความไม่แน่นอนในการวัด |
1 | เซ็นเซอร์อุณหภูมิและความชื้น | อุณหภูมิกระเปาะแห้ง | 0 ~ 50 ℃ | ± 0.1 ℃ |
2 | เซ็นเซอร์อุณหภูมิและความชื้น | ความชื้นสัมพัทธ์ | 30% ~ 80% RH | ± 3% RH |
3 | มิเตอร์ไฟฟ้าดิจิตอล | ป้อนพารามิเตอร์ไฟฟ้า | / | ± 0.5% |
4 | เครื่องวัดความเร็วลม | ความเร็วลม | 0.15 ~ 5m / s | ± 0.2M / s |
โครงสร้างห้องปฏิบัติการ:
ขนาดภายนอก | 4700 (W) × 4700 (D) x 3100 (H) |
มิติด้านใน | 4500 (W) × 4500 (D) x 3000 (H) |
โครงสร้างการซ่อมบำรุงในห้องปฏิบัติการ | ฉนวนโฟมโพลียูรีเทนแข็ง 100 มม |
ประตู | ภายใน 1600 × 2200 (H) × 1 (ประตูบานเลื่อน) |
ขนาดหน้าต่างห้องปฏิบัติการ | 1600 × 800 มม |
อุปกรณ์วัดแบบทดลอง:
เครื่อง | ชนิด | ข้อมูลจำเพาะ | |
ห้องปฏิบัติการ | คู่มือเครื่องวัดความเร็วลม | การควบคุมมอเตอร์สเต็ปเปอร์ | Japan SanRex หรือเทียบเท่าด้วยระยะการเดินทางสูงสุด 2m |
คู่มือพัดลมเพดาน | การควบคุมมอเตอร์สเต็ปเปอร์ | ญี่ปุ่น Matsushita หรือเทียบเท่า | |
ผู้ถือตัวอย่าง | ปรับความสูงด้วยสกรู | ที่กำหนดเอง |
พารามิเตอร์ทางเทคนิคหลัก:
1. ช่วงยกตัวอย่างเวที: 900-1800 มม.
2. ระยะห่างระหว่างเครื่องวัดความเร็วลมและตัวอย่าง: 1500 มม.
3. สไลด์เครื่องวัดความเร็วลมเคลื่อนที่ตามแนวเส้นทแยงมุมสี่เส้น: 40-1000 มม. (การปรับอัตโนมัติ)
4. เครื่องมือวัดความเร็วลม: ยี่ห้อ: Austria E + E, แสดงจุดทศนิยม: 0.01m / s, ความแม่นยำของเครื่องมือ: ± 0.2m / s
5. เส้นผ่าศูนย์กลางใบพัด: 100 มม
6. ช่วงการวัด: 0.40 ~ 30.00m / s
7. ความแม่นยำในการวัด: ± 1% ของการอ่าน + 1% ของช่วง
8. ความไวความเร็วลม: ดีกว่า 0.15m / s
9. หัววัดอุณหภูมิ: ช่วง 0 ~ + 50 ℃;ความแม่นยำ± 0.5 ℃
10. โหมดการขับขี่: เซอร์โวมอเตอร์ในประเทศ + เพลานำทาง
11. วิธีการควบคุม: ควบคุมด้วยคอมพิวเตอร์
12. รวบรวมข้อมูล: ค่าพลังงานและค่าความเร็วลม
13. การประมวลผลข้อมูล: การคำนวณความเร็วลมเฉลี่ยปริมาณอากาศค่าประสิทธิภาพการใช้พลังงานและการจัดอันดับประสิทธิภาพพลังงานโดยอัตโนมัติ
14. ฟังก์ชั่นการจัดเก็บข้อมูลและการอ้างอิง
หลักการทดสอบพัดลมเพดานและวิธีการ:
1. ก่อนอื่นให้ติดตั้งพัดลมเพดานผ่านเสายกของพัดลมเพดานและจัดให้อุปกรณ์วัดความเร็วลมต่ำกว่า 1500 มม. จากระนาบใบพัดของพัดลม
2. ปรับอุณหภูมิในห้องทดสอบเพื่อให้เป็นไปตามเงื่อนไขการทดสอบ (20 ° C) และเริ่มการทดสอบหลังจากใช้งานพัดลมเป็นเวลา 1 ชั่วโมง
3. ก่อนการทดสอบจำเป็นต้องปิดช่องอากาศและช่องประตูและหน้าต่างและบุคลากรที่เกี่ยวข้องเพื่อออกจากห้องปฏิบัติการเพื่อให้แน่ใจว่าห้องปฏิบัติการไม่ได้รับผลกระทบจากการไหลของอากาศภายนอกจากนั้นผู้ควบคุมเครื่องจะรันเครื่องวัดความเร็วลมเพื่อเริ่มรวบรวมพารามิเตอร์เครื่องวัดความเร็วลมอุปกรณ์วัดความเร็วลมจะถูกหมุน 90 องศาต่อนาทีเพื่อรวบรวมและบันทึกข้อมูล (ความเร็วลมความเร็ว ฯลฯ ) ภายใต้การกระทำของเฟรมไดรฟ์ที่หมุน(ข้อมูลความเร็วลม≥9m / นาทีที่ทดสอบในเครื่องวัดความเร็วลมทั้งหมดเป็นข้อมูลที่ถูกต้อง)
ห้องปฏิบัติการติดตั้งแหล่งจ่ายไฟที่มีการควบคุมซึ่งสามารถลดผลกระทบของความผันผวนของสายไฟหลักในการวัดการทดสอบกระแสแรงดันไฟฟ้าของพัดลมวัดจากมิเตอร์ไฟฟ้า 0.5 ระดับ
