รายละเอียดสินค้า:
การชำระเงิน:
|
| คลื่นชีพจร: | คลื่นไซน์ครึ่งหนึ่ง | เร่งความเร็วสูงสุด: | 150 ~ 20000m / s2 |
|---|---|---|---|
| เวลาชีพจรระยะเวลา: | 0.6 ~ 20ms | แม็กซ์ ความถี่ช็อก: | 80 ครั้ง / นาที |
| แม็กซ์ ช็อตสูง: | 1500mm | แม็กซ์ ความจุกำลังโหลด: | 10 กก. |
| แสงสูง: | ชาร์จแบตเตอรี่อุปกรณ์ทดสอบจำหน่ายเครื่องกำเนิดการสั่นสะเทือนความถี่สูง,high frequency vibration generator |
||

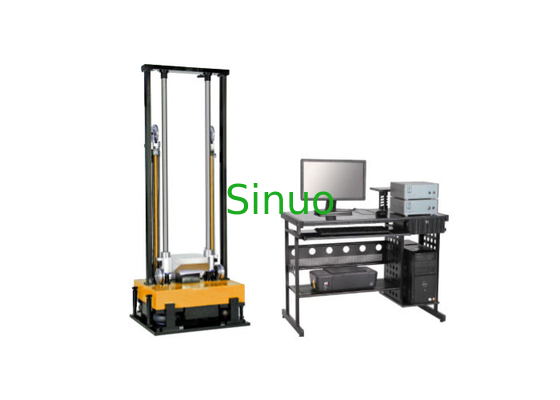

IEC62133 แบตเตอรี่เซลล์ 20000 m / s2 ระบบทดสอบการกระแทกอันตรายจากการชนทางกลแบบเร่งความเร็ว
ข้อมูลทั่วไป:
ระบบทดสอบการกระแทกอัตโนมัติเต็มรูปแบบนี้ได้รับการออกแบบมาสำหรับการวัดและรับรองถึงประสิทธิภาพในการกระแทกของผลิตภัณฑ์และบรรจุภัณฑ์ มันสามารถทำการทดสอบการกระแทกปกติด้วยคลื่นไซน์ครึ่ง, สแควร์เวฟ, ฟันเลื่อย ฯลฯ จำลองผลิตภัณฑ์ภายใต้สภาพแวดล้อมที่ทำให้ตกใจจริงจึงปรับปรุงผลิตภัณฑ์และโครงสร้างแพคเกจ
เป็นไปตามมาตรฐาน:
มันสอดคล้องกับ IEC62133: 2017 ข้อ 7.3.4, IEC62133: 2012 ข้อ 7.3.4, IEC60086-4 ข้อ 6.4.4, IEC 60068-2-29, YD / T 2344.1 และอื่น ๆ
คุณสมบัติ:
1. ระบบทดสอบการกระแทกอัตโนมัตินี้พร้อมระบบปฏิบัติการ Windows ง่ายสำหรับ
การดำเนินการผู้ประกอบการจะต้องพิมพ์ลงในข้อมูลการทดสอบระบบจะกำหนดค่าอัตโนมัติ
พารามิเตอร์และเครื่องควบคุมเสร็จสิ้นการทดสอบการกระแทกอย่างถูกต้อง
2. ด้วย anti-re-shock อุปกรณ์เบรค, ช็อกตารางตกได้อย่างอิสระเมื่อแผ่นเวฟช็อกฟื้นตัว
ผลกระทบของลูกสูบเบรกไฮดรอลิกทำให้การเบรกบนโต๊ะช็อตหลีกเลี่ยงการกระแทกอันดับสองและรับข้อมูลการช็อกที่แม่นยำ
3. ด้วยอุปกรณ์ลดการสั่นสะเทือนที่มีประสิทธิภาพ; สำหรับเครื่องทดสอบแรงกระแทกขนาดใหญ่เมื่อทำการทดสอบแรงกระแทกมีแรงกระแทกในทันทีขนาดใหญ่อุปกรณ์นี้จะลดแรงกระแทกลงที่พื้นได้อย่างมากส่วนขนาดเล็กกว่า 350 × 350 มม. ไม่จำเป็นต้องใช้ฐานพิเศษติดตั้งง่าย
4. การตั้งค่าดิจิตอลของความสูงของช็อตตารางช็อตจะยกโดยอัตโนมัติพร้อมความแม่นยำในการควบคุมสูงและทำซ้ำได้ดี
5. กำหนดค่าด้วยระบบวัดแรงกระแทกข้อมูลพลังงานช็อกและคลื่นแบบเรียลไทม์
แสดง.
6. ด้วยเครื่องเร่งความเร็วสูงสำหรับชิ้นงานทดสอบขนาดเล็กที่ต้องการสูง
ทดสอบแรงกระแทกด้วยความเร่งสามารถแก้ไขเครื่องกำเนิดไฟฟ้าเร่งความเร็วสูงบนโต๊ะช็อตได้
ความเร่งสูงกว่าเครื่องทดสอบการสั่นสะเทือนแบบ IS ตามหลักการถ่ายโอนพลังงานกระแทก สำหรับชิ้นงานที่เล็กกว่า 200 × 200 มม. ข้อกำหนดในการทดสอบคือ: ความเร่งสูงสุด 5,000-50000m / s2, ระยะเวลาเร่งความเร็ว 0.2 ~ 1ms
ช็อตทดสอบระบบพารามิเตอร์ทางเทคนิคหลัก:
| แม็กซ์ ความจุกำลังโหลด | 10 กิโลกรัม (สามารถกำหนดเองได้) |
| ขนาดของม้านั่ง | 200 มม. × 200 มม. (สามารถกำหนดเองได้) |
| คลื่นชีพจร | คลื่นไซน์ครึ่งหนึ่ง |
| การเร่งความเร็วสูงสุดช๊อต | คลื่นไซน์ครึ่งหนึ่ง: 150 ～ 20000m / s2 |
| เวลาชีพจรระยะเวลา | คลื่นไซน์ครึ่งหนึ่ง: 0.6 ～ 20ms |
| แม็กซ์ ความถี่ช็อก | 80 ครั้ง / นาที |
| แม็กซ์ ช็อตสูง | 1500mm |
| มิติภายนอก | 1000mm × 500mm × 2700mm |
| การใช้พลังงาน | 2.5KVA |
| มวลชน | 1500kg |
| อำนาจ | AC 380V ± 10% 3 เฟส 60Hz |
| คำแนะนำการป้องกันการกระแทกรอง | อุปกรณ์เบรกแรงเสียดทานไฮดรอลิก |
| สภาพการทำงาน | พลังงาน: AC 380V ± 10% 3 เฟส 60Hz |
| อุณหภูมิสิ่งแวดล้อม: 5 ℃ -40 ℃ | |
| ความชื้นสัมพัทธ์: ≤90% (25 ℃) | |
| สภาพแวดล้อมโดยรอบ: ไม่มีสื่อการกัดกร่อน, แห้ง, การระบายอากาศที่ดี, ห่างจากอิทธิพลของแม่เหล็กไฟฟ้าและแรงสั่นสะเทือนที่รุนแรง |
| ฟังก์ชั่นและคุณสมบัติ | ระบบทดสอบแรงกระแทกแบบไฮดรอลิคนี้มีระบบควบคุมและวัดที่ออกแบบมาเป็นพิเศษ | |
| ใช้ USB2.0 อินเทอร์เฟซเชื่อมต่อกับพีซีถ่ายโอนสัญญาณควบคุมและข้อมูลการวัด | ||
| ด้วยฟังก์ชั่นป้องกันการตัดไฟฟังก์ชันจำกัดความสูงของม้านั่งและฟังก์ชั่นการเตือนล่วงหน้าความปลอดภัยเชื่อถือได้ | ||
| ฐานในการวัดไดนามิกการวิเคราะห์และควบคุมคุณภาพสูง DSP ระบบควบคุมแรงกระแทกแบบกระแทกยังเป็นมืออาชีพสำหรับพัลส์ช็อตและการวิเคราะห์ ประกอบด้วยระบบควบคุมระบบการวัดและซอฟต์แวร์ที่ใช้ Windows ฮาร์ดแวร์ใช้โมดูลและการออกแบบเสียงรบกวนต่ำตระหนักถึงวงจรของฟังก์ชั่นการควบคุมและการวัดทั้งหมดในตู้อินเตอร์เฟสและมีการรวมโครงสร้างที่เป็นอิสระ (ตู้ควบคุมและตู้วัดแยกต่างหาก) ใช้การสื่อสาร USB2.0 เป็นอิสระจากพีซี นำไปใช้สำหรับการช็อกเหตุการณ์ปกติและการกระแทกในสภาพแวดล้อมที่มีแรงกระแทกสูงอย่างหนักการจับการวัดและวิเคราะห์ สอดคล้องกับมาตรฐาน ISO, MIL-STD, IEC, OEO, ASTM ฯลฯ | ||
| พารามิเตอร์ทางเทคนิค | ช่องอินพุต | |
| ช่องอินพุต | ด้วย 1 อินพุตช่องสัญญาณไฟฟ้า | |
| ความถี่ในการสุ่มตัวอย่าง | สูงสุด 200k | |
| ช่วงแรงดันไฟฟ้า | -10Vp ~ + 10Vp | |
| โหมดคลัป | โหมดไฟฟ้า | |
| ความละเอียดของ ADC | 16 คำ | |
| ความกว้างของพัลส์ | 0.5-1,000ms | |
| การเร่งความเร็ว | 5000g | |
| ช่วงไดนามิก | 80dB | |
| ความเพี้ยนรวม | <-95dB | |
| อัตราส่วนสัญญาณต่อเสียงรบกวน | > 95dB | |
| ความแม่นยำของความถี่ | 0.01% | |
| การปฏิบัติตามมาตรฐาน | ISO, MIL-STD-810 หรือมาตรฐานที่กำหนดเอง | |
| ทริกเกอร์ภายนอก | กับ | |
| พารามิเตอร์เชิงกล | ||
| มิติ | 242mm × 220mm × 96mm | |
| น้ำหนัก | 2.5kg | |
| Adaptive Digital Filter | ประเภทการกรอง | ตัวกรองความถี่สูงและต่ำสามารถใช้พร้อมกันได้ |
| คุณสมบัติการกรอง | สามารถตั้งค่าช่องตัวกรองที่แตกต่างกันสำหรับแต่ละ | |
| พารามิเตอร์การกรองผ่านต่ำ | ไม่มีการกรองความถี่ตัดอัตราส่วนกรอง | |
| พารามิเตอร์การกรองผ่านสูง | อย่ากรองความถี่ที่ถูกตัดออก | |
| คลื่นในอุดมคติ | ประเภทคลื่น | คลื่นไซน์ครึ่งคลื่นรูปสี่เหลี่ยมคางหมูจุดสูงสุดสุดท้ายเห็นชีพจรช็อกฟัน |
| การปฏิบัติตามมาตรฐาน | ISO, MIL-STD-810 หรือมาตรฐานที่กำหนดเอง | |
| การสอบเทียบอัตโนมัติ | เพิ่มคลื่นการจับภาพไปยังคลื่นในอุดมคติโดยอัตโนมัติ | |
| การตรวจสอบ | ความแตกต่างการเปรียบเทียบอัตโนมัติของคลื่นที่จับได้และการตั้งค่าคลื่น | |
| แสดง | แสดงความสอดคล้องของคลื่นที่จับและการตั้งค่าคลื่น | |
| ไก | ทริกเกอร์ที่มา | จำลองช่องอินพุต, ทริกเกอร์ภายนอก, ไม่ใช่ทริกเกอร์ |
| ไก | ขอบคู่ | |
| ระดับไกปืน | 1 ~ 99% ของการเร่งคลื่นในอุดมคติ | |
| โหมดการทำงาน | ทำงานด้วยตนเอง, ทำงานอัตโนมัติ | |
| ลดเสียงรบกวนอัตโนมัติ | ฟังก์ชั่นเสริมการตั้งค่าการลดเสียงทริกเกอร์เปอร์เซนต์เปอร์เซ็นต์: ขอบคู่ | |
| การบันทึกข้อมูล | อุปกรณ์หน่วยความจำ | การบันทึกข้อมูลการจัดเก็บสัญญาณเนื้อหาสามารถปรับแต่งตามความต้องการ |
| เรื่องการแสดงผล | คลื่นกระแทกเล่นซ้ำด้วยตนเอง | |
| เอาท์พุทข้อมูล | ส่งออกโดยตรงไปยังรายงาน Excel | |
| รายงานการทดสอบคำ | ตามผู้ใช้การตั้งค่าสร้างรายงานคำโดยอัตโนมัติเนื้อหารายงานและผู้ใช้รูปแบบสามารถปรับแต่ง | |
| บันทึกการทำงาน | ซอฟต์แวร์บันทึกกระบวนการทำงานโดยอัตโนมัติ | |
| ส่วนต่อประสานซอฟต์แวร์ (ไดอะแกรมครึ่งคลื่นไซน์) |  | |
รอบชิงชนะเลิศสูงสุด คลื่นฟันเลื่อย (ไม่จำเป็น) |  | |
| Trapzoidal Wave เป็นตัวเลือก |  | |
| เครื่องกำเนิดคลื่นไซน์ครึ่งหนึ่ง | เครื่องกำเนิดคลื่นไซน์ครึ่งที่ทำจากยางอุตสาหกรรมส่วนใหญ่ กำเนิดคลื่นนำมาใช้ทรงกระบอกปกติมีความหนาแตกต่างกันตามที่แสดงภาพ ความหนาที่แตกต่างกันรวมกับความแข็งแรงหลายตระหนักถึงความกว้างพัลส์ช็อตที่แตกต่างกัน | |
 | ||
